Устройство механизма пластиковых окон

Устройство пластикового окна

Пластиковые оконные блоки состоят из целого ряда компонентов. Весьма полезно знать устройство пластикового окна. Помимо этих элементов заслуживают изучения механизм закрывания, типы остекленения. Это поможет правильно выбрать модель, комплектацию. Не лишним будет грамотно проконтролировать работу бригады по монтажу. Без данной информации не обойтись при самостоятельной установке.

Что и зачем нужно знать

Для правильного обращения надо изучить, что из себя представляет конструкция пластиковых окон.

Механизм, приводящий систему открывания и закрывания в действие, рассчитан на долгую эксплуатацию. Но поломка возможна, как и возникновение необходимости его регулировать, делать профилактику.

Для ухода тоже требуется знание конструкции, которую отражает схема пластикового окна. Это залог поддержания комфорта во все сезоны.

Базовые элементы

Окно из металлопластика отличается значительной сложностью по сравнению с традиционным деревянным аналогом. Но по сути изучить такое изделие легко, если понять принцип действия и главные закономерности: из чего состоит окно, как размещаются базовые элементы.

Ключевая особенность изделия с профилем ПВХ — его модульная структура. Оно собрано из самостоятельных блоков с неизменным их числом, расположением. Но сами эти части могут быть различными в пределах стандартов технологии.

Базовые элементы, составляющие структуру оконных блоков.

  1. Профильный каркас с внутренним армированием металлом. Конструкция рамы окна — основа, в которую вставлено «глухое» остекление или открывающиеся створки.
  2. Заполнение проемов: стеклопакет или моностекло. В ряде случаев применяются непрозрачные материалы, примером которых является сэндвич-панель. Такой вариант имеет низкую теплопроводность и дает отличную теплоизоляцию.
  3. Фурнитура — это комплект, представляющий собой механизм пластикового окна. С его помощью изделия закрываются и открываются. При этом могут быть заданы различные режимы. Состав: ручка, петли, запорная арматура, приводные части, компоненты системы проветривания.
  4. Необходимые детали типа подоконника, нащельников, водоотливной планки. В ряде случаев применяются откосы и различные профили: базовые, соединительные, доборы. Набор частей зависит от конструкции, вследствие чего в разных моделях могут наблюдаться существенные отличия.
  5. Аксессуары. Клапаны вентиляции, сетки от насекомых, жалюзи или роллетные шторы. В основной набор они не входят, при желании могут быть демонтированы.

Помимо перечня главных деталей немаловажным является их подробное описание, которое рассматривается далее.

Профиль

Основой выступает профиль ПВХ, внутри которого предусмотрен армирующий пояс, обеспечивающий прочность.

Особенностью является наличие внутри полости, пустотных каналов по всей протяженности.

Точно рассчитанные технические параметры предопределяют их количество, расположение и размеры. Эти несколько камер, заполненные воздухом, повышают теплоизоляцию конструкции.

Другие пазы предназначены для крепления, фурнитуры, установки штапика. Изделие выбирается на основании конкретных задач. К примеру, это улучшение теплоизоляции, снижение уровня шума.

В зависимости от типа помещения применяется конкретный случай.

  1. В квартирах — с наиболее возможным числом камер для сохранения тепла.
  2. В строениях с временным проживанием – это количество минимизируют для экономии.
  3. Загородный коттедж с постоянными жителями предполагает защиту от ветра и холода, поэтому оптимально теплоизолируется.

Если привести в пример 2 камеры, тепло недостаточно сохранится даже на юге РФ, не говоря о Сибири. Но это предопределяется не только их числом, но и монтажной шириной профиля. Другой критерий — толщина внешних стенок.

Если сэкономить на его оптимальном значении 3 мм, тепло не сбережет даже многокамерность.

Каркас

В основном производители делают профили с использованием металла. А именно, внутри каждого расположена оцинкованная сталь — армирующая составляющая.

Это прямоугольная труба с П-образной формой. Благодаря ей пластиковое оконное сооружение стабильно располагается в проеме.

То есть — это каркас, обеспечивающий жесткость. В многокамерных системах он берет на себя главную нагрузку.

Существуют конструкции без армирования. Изделие и при таких обстоятельствах не является хрупким, а также прочность усиливается межкамерными перегородками.

Читать еще:  Термопленка для окон

По одному из мнений металл создает потери тепла, представляя собой мост холода. Но профили без каркасов делают из фиброволоконного материала, снабжающего весь блок должной жесткостью.

Конструкция стеклопакета

По определению стеклопакетом называется устройство из нескольких стекол, герметично укрепленных в профиле ПВХ. Два или больше стекол разделяются металлической рамкой. Между ними — воздушные или газовые промежутки.

Для того, чтобы компоненты не запотевали, влагу поглощает алюминиевая рамка с тонкими стенками, покрытая молекулярным ситом. Улучшению теплоизоляции способствует газ аргон. Таково устройство стеклопакета, периметр которого заливается мастикой, защищающей от влаги и пыли.

Типы применяемых стекол

Стекла, различаются по толщине и расстоянию между ними. Так 4-16-4 следует понимать, как однокамерный стеклопакет, толщина 4 мм, дистанция 16 мм.

Существуют виды, одним из которых является Триплекс. Это стекло выполняется по автомобильному типу, когда две плоскости соединяются слоем полимера. При разбивании осколки остаются на месте, а не разлетаются.

Другие виды представлены в таблице с указанием параметров.

Устройство пластикового окна

К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.

Устройство пластикового окна

Классическое пластиковое окно с доборными элементами состоит из следующих частей:

На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.

Устройство пластикового окна в разрезе

Рама пластикового окна

Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.

Рама может быть армированная, усиленная против взлома.

Стеклопакет

Стеклопакет – прозрачный элемент пластикового окна, т.е. то самое “стекло” в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.

Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.

Створка пластикового окна

Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.

По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция – предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Фурнитура пластикового окна

Под фурнитурой понимается все то, что помогает открывать и закрывать окно – ручки, планки, другие конструктивные элементы.

Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.

Читать еще:  Термопленка на окна от солнца

Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.

Наиболее качественную фурнитуру изготавливают четыре немецкие компании – производители: Maco, Roto, Siegenia Aubi и Winkhaus.

Подоконник

Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.

Отлив окна

Отлив крепится к нижней части рамы с улицы. Его главное предназначение – отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.

Откосы на пластиковые окна

Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.

Принцип действия оконной фурнитуры

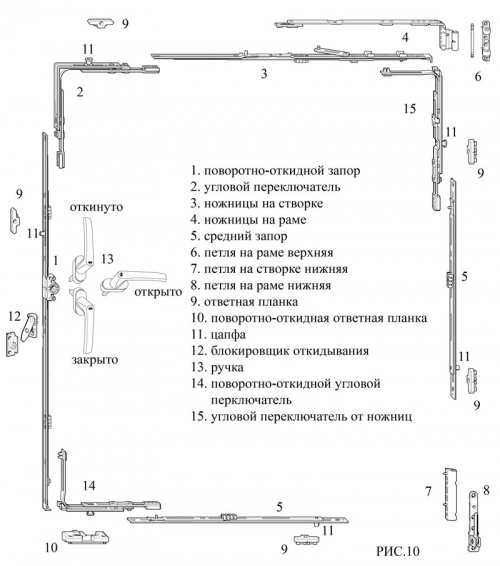

Принцип действия фурнитуры поворотно-откидного окна можно пояснить при помощи схемы, представленной на рис. 10

При этом следует отметить, что основные элементы фурнитуры, находящиеся на створке

(поворотно-откидной запор 1, угловой переключатель 2, угловой переключатель поворотно-откидной 14, угловой переключатель от ножниц 15, ножницы на створке 3, средние запоры 5), состоят из неподвижной и подвижной шин.

Неподвижная шина этих элементов крепится к створке, а подвижные шины связаны между собой.

Поэтому при повороте ручки 13, которая приводит в движение подвижную шину поворотно-откидного запора 1, начинают перемещаться подвижные шины всех элементов фурнитуры, расположенных на створке: углового переключателя 2, углового переключателя поворотно-откидного 14, угловой переключателя от ножниц 15, ножниц на створке 3 и средних запоров 5 .

На подвижных шинах рассматриваемых элементов закреплены цапфы 11. Таким образом, поворот ручки 13 приводит к тому, что перемещаются все цапфы 11.

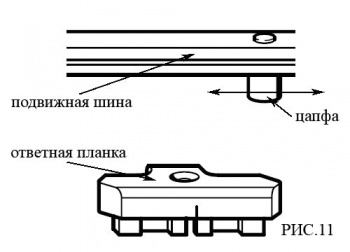

Напротив этих цапф на раме расположены ответные планки 9 (см также рис. 11).

При повороте ручки 13 в положение «закрыто» цапфы перемещаются так, что заходят в пазы расположенных на раме ответных планок 9 (рис. 10, 11), обеспечивая прижим створки окна к раме по всему периметру.

При повороте ручки 13 в положение «открыто» или «откинуто» цапфы перемещаются таким образом, что выходят из соответствующих пазов ответных планок (рис. 10, 11) и створка освобождается для открывания или откидывания.

Если ручка 13 находится в положении «открыто», то ножницы на створке и на раме удерживаются специальной цапфой в закрытом положении. При этом верхняя и нижняя петли действуют, как поворотные и створку можно открывать относительно вертикальной оси.

Если ручка 13 находится в положении «откинуто», то специальная цапфа на ножницах перемещается так, что ножницы на створке и раме открываются (рис. 10) и створка может поворачиваться во-круг горизонтальной оси.

Горизонтальная ось вращения образуется нижними петлями 7, 8 и цапфой поворотно-откидного запора, которая упирается в паз ответной поворотно-откидной планки 10.

Блокировщик откидывания 12 необходим для того, чтобы в открытом положении створки нельзя было повернуть ручку 13 в положение «откинуто», т.к. при этом ножницы откроются и створка останется только на нижней петле 7,8.

Как самостоятельно провести ремонт и регулировку пластиковых окон

Просела створка? Заклинивает оконная ручка? Из окон дует? Подобные проблемы нужно оперативно решать. Для длительной и исправной работы оконных систем их необходимо своевременно и грамотно ремонтировать, обслуживать. Узнайте, как отрегулировать пластиковое окно, и вы сможете продлить ему жизнь, избежать серьезных расходов на остекление.

Читать еще:  Микрощелевое проветривание пластиковых окон

Профилактический ремонт и регулировка окон

  • Хотя бы 2 раза в год проверяйте целостность монтажного шва, прижим уплотнительной резины .
  • При необходимости меняйте уплотнительный контур .
  • Регулируйте створки, чтобы они двигались плавно и беспрепятственно . Когда плохо закрывается или не закрывается пластиковое окно, его нужно регулировать по вертикали и горизонтали.
  • Своевременно смазывайте и по необходимости меняйте механизмыфурнитуры .

Как отрегулировать прижим?

По мере эксплуатации уплотнительная резина по периметру оконного профиля может уменьшиться в объеме, спровоцировав образование щелей, разгерметизацию остекления, ухудшение шумоизоляции, теплопотери. Во избежание таких проблем периодически нужно проводить регулировку пластиковых окон.

Для усиления герметичности остекления надо закрыть створку и повернуть выступ эксцентрика внутрь окна . То же самое можно проделать с цапфой — цилиндрическим крепежным элементом в пазах металлических заглушек. Для ослабления прижима вращайте крепеж наружу.

Механизмы разных производителей регулируются по-своему:

  • цапфа отводится от торца руками, пассатижами, затем прокручивается;
  • плоской отверткой проворачивается цапфа с прорезью;
  • без особенных усилий цапфа проворачивается пассатижами.

Следуя такой инструкции, регулировку ПВХ-окон нужно проводить хотя бы дважды в год. Тогда уплотнительный контур прослужит дольше, профильным системам не потребуется более дорогостоящий ремонт.

Пришла в негодность москитная сетка

В теплое время защищает домочадцев от комаров, мошек, мух. По мере эксплуатации она изнашивается, утрачивает первоначальный вид, в ней образуются дырочки. Можно попытаться отремонтировать москитную сетку своими руками. Но для эффективной защиты от насекомых лучше ее полностью заменить.

Вышел из строя механизм оконной ПВХ-системы

При поломке отдельной детали остекления обычно заменяют только ее. Выходит из строя весь механизм — взамен него монтируют новый. Детали нужно приобретать лишь в специализированных магазинах с учетом свойств и конфигурации конкретного окошка. Профилактика не менее важна. Дважды в год нужно смазывать доступный крепеж специальной смазкой.

Сломался замок в окне

Замочная фурнитура на окнах особенно актуальна для семей, где есть маленькие дети. Современные механизмы запирания помогают защитить малышей от выпадения из окна. Достаточно запереть замок на ключ, и для ребенка створка превращается в непреодолимый барьер. Замочный механизм ремонтируют, если он сломался или выявился брак — дефект в новом изделии. Менять элемент запирающего механизма существенно дешевле, чем всю фурнитуру.

Укрепление и замена оконной ручки

При расшатывании ручки ее крепеж подтягивают. С этой целью:

  • поддевают прямоугольную накладку под деталью,
  • поворачивают изделие на прямой угол,
  • затягивают элемент, используя пару болтов и крестовую отвертку.

Как снять ручку с окна, чтобы заменить на новую?

  • Подденьте пластину под изделием.
  • Поверните пластинку на прямой угол.
  • Выкрутите два болта, используя отвертку-крестовину.
  • Легко раскачав ручку в разъеме, извлеките ее.

Новую монтируйте, как и прежнюю — зафиксируйте болтами, сверху наденьте на деталь заглушку в форме прямоугольника.

Когда заедает механизм открывания, следует:

  • демонтировать ручку,
  • прочистить устройство от грязи пылесосом или щеткой,
  • подвижные детали обработать маслом, предпочтителен состав WD-40,
  • собрать механизм.

Профиль продувает и требует утепления

Пластиковые окна дуют, когда:

  • характеристики уплотнительного контура утрачивают свои свойства;
  • механизм крепежа ослабевает и прижим становится недостаточным;
  • зазоры и монтажные швы негерметичны, например, образуется щель между окном и подоконником.

Чтобы избавиться от сквозняков, прежде всего, нужно осмотреть ПВХ-окно и выявить причину теплопотерь, найти неисправности. Следующий шаг — регулировка окон «зима-лето» и смазка фурнитуры. Затем нужно заменить все поврежденные участки уплотнительной резины, после — установить элементы, обеспечивающие качественный прижим створки к раме. Необходимо дополнительно герметизировать швы и стыки конструкций, если они утратили герметичность. Таким образом поэтапно утеплив остекление, вы обеспечите эффективную теплозащиту.
